Danh mục nội dung: Chuyên mục chính/2. Thiết bị đo lường và kiểm tra điện tử/2.0. Máy hiện sóng Oscilloscope (Máy dao động ký)



  DP20003: Đầu đo vi sai cao áp/ High-voltage Differential Probe
  Part#: MICSIG DP20003
  Ghi chú: Que đo vi sai điện áp cao dùng cho máy hiện sóng
  Nhãn hiệu: MICSIG (Trung Quốc/ China)
  Cấu hình: 100MHz, 70V~5600V
  [ Tài liệu Datasheet ]   [ Báo giá Quotation sheet ]   [ Shopping Shopping now ]   [ Views: 1152 ]   2022-07-18
 ◊ Đặc điểm chính:

Description/ Mô tả

Comparing all high-voltage differential probes in the market, you will find Micsig DP series is very cost effective. Lower price but even better performance than big brand. Many customers tested its quality. DP10007 is the newest product of DP series, it  allows conventional earth-grounded oscilloscopes to be used for floating signal measurements of up to 700 V of differential voltage and common mode voltage.

If you want to test higher voltage, you can consider DP10013, DP20003, which maximum input voltage can up to 1300V, and 5600V respectivly.

Micsig DP là dòng đầu đo vi sai cao áp rất tiết kiệm chi phí. Giá thành thấp nhưng hiệu suất thậm chí còn tốt hơn so với sản phẩm từ thương hiệu lớn. Bên cạnh model truyền thống là DP10013 và DP20003, hãng đã ra mắt model mới nhất là DP10007, cho phép các dao động ký trên mặt đất thông thường tham chiếu để đo thả nổi (floating signal/ tín hiệu di động) lên đến 700V của điện áp vi sai và điện áp chế độ chung.

Nếu bạn muốn kiểm tra điện áp cao hơn, hãy tham khảo model DP10013 và DP20003 với điện áp đầu vào tối đa tương ứng lên đến 1300V và 5600V.


 ◊ Mô tả chi tiết:
DP10013 key features:

    100MHz bandwidth

    User-selectable attenuation settings of 50:1 or 500:1

    Rated to measure differential and common mode voltage up to ±1300 V at 500:1 mode

    USB host port of scope or PC to supply power

    Compatible with any oscilloscope

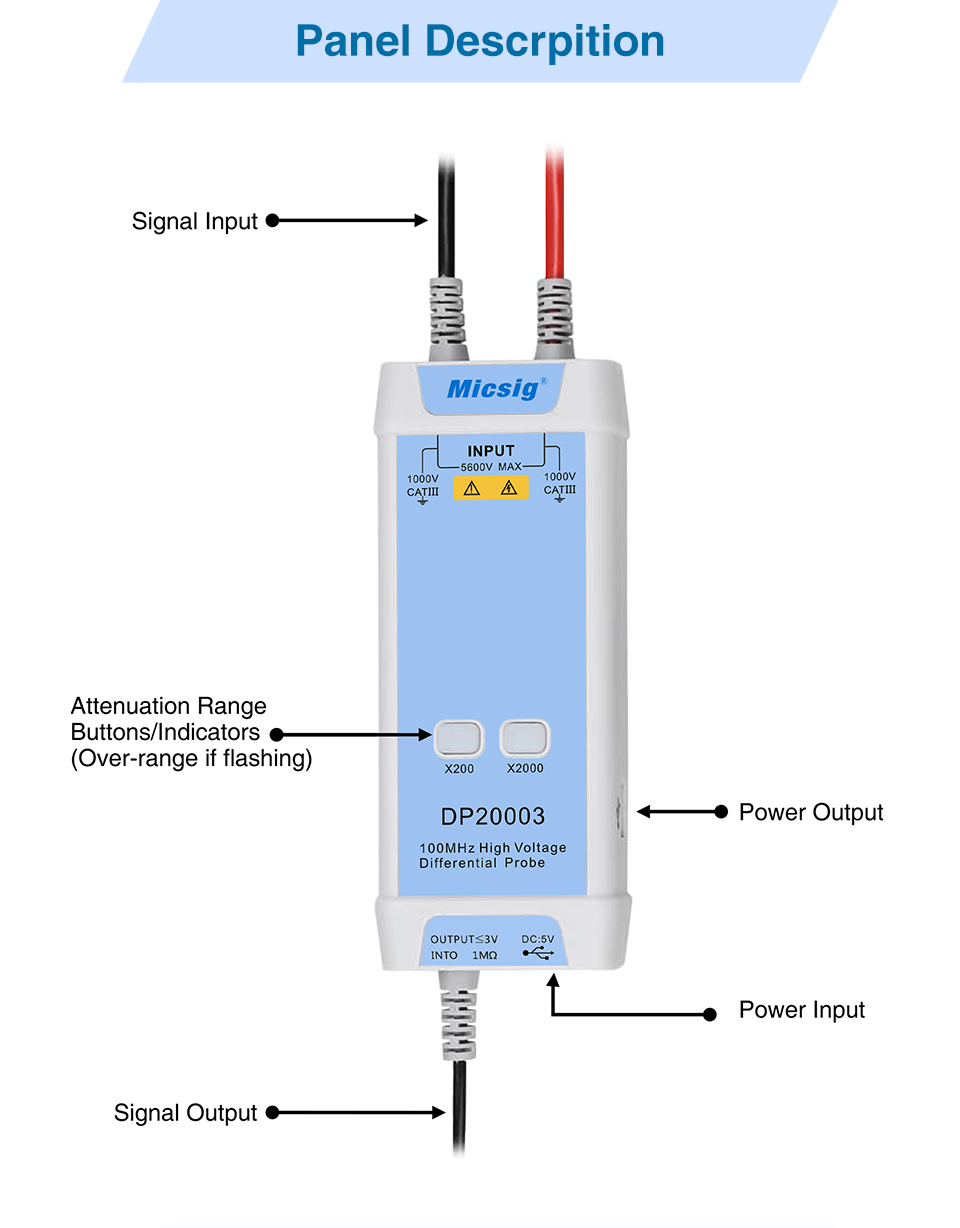

DP20003 key features:

    100MHz bandwidth

    User-selectable attenuation settings of 200:1 or 2000:1

    Rated to measure differential and common mode voltage up to ±5600 V at 2000:1 mode

    USB host port of scope or PC to supply power

    Compatible with any oscilloscope


DP10007 key features:

    100MHz bandwidth

    User-selectable attenuation settings of 10:1 or 100:1

    Rated to measure differential and common mode voltage up to ±700 V at 100:1 mode

    USB host port of scope or PC to supply power

    Compatible with any oscilloscope




Model

DP20003

DP10013

DP10007

Bandwidth

100MHz

100MHz

100MHz

Rise Time

3.5ns

3.5ns

3.5ns

Attenuation

200X

2000X

50X

500X

10X

100X

Gain accurecy

±2%

±2%

±2%

Maximum Differential Test VoltageDC+AC PK

560V(200X)

5600V(2000X)

130V(50X)

1300V(500X)

70V(10X)

700V(100X)

Maximum input common mode voltageDC+AC PK

 CAT III 1000V



CAT II 1000V

CAT II 600V

  CAT I 1000V

Input referred noise

≤160mVrms(200X)

≤920 mVrms(2000X)

≤40mVrms(50X)

≤230 mVrms(500X)

≤15mVrms(10X)

≤60mVrms(100X)

Common Mode Rejection Ratio

>80dB(DC)

>60dB(100KHz)

>50dB(1MHz)

>80dB(DC)

>60dB(100KHz)

>50dB(1MHz)

≤-80dB@50Hz

  ≤-60dB@20KHz

 ≤-50dB@1MHz

Input Impedance

50MΩ/1.25pF(differential)

25MΩ/2.5pF(single-ended to ground)

10MΩ/1pF(differential)

5MΩ/2pF(single-ended to ground)

8MΩ/1.25pF(differential)

4MΩ/2.5pF(single-ended to ground)

Output Voltage

≤3V

≤3V

≤7V

Overrange Alarm

Button light flashes

Button light flashes

Button light flashes

Power Supply

DC  5V,USB Supply

DC  5V,USB Supply

DC  5V,USB Supply

Power

0.85W

0.85W

1.25W

Dimension

14.5cm*6cm*2.7cm

14.5cm*6cm*2.7cm

14.5cm*6cm*2.7cm

Input cable length

Approx 45cm

Approx 45cm

Approx 45cm

Output cable length

Approx 90cm

Approx 90cm

Approx 90cm




DP10007DP10013










 Thêm chi tiết:

DANH SÁCH ĐÓNG GÓI:

DP10007:

  • DP10007probe X 1

  • Alligator Clips (red &black, 1 pair)

  • Test Probes (red& black, 1 pair)

  • Test Hooks (red& black, 1 pair)

  • USB Cable X 1

DP10013 accessories:

  • DP10013 probe X 1

  • Alligator Clips (red &black, 1 pair)

  • Test Probes (red& black, 1 pair)

  • Test Hooks (red& black, 1 pair)

  • USB Cable X 1

DP20003 accessories:

  • DP20003 probe X 1

  • Alligator Clips (red &black, 1 pair)

  • Test Probes (red& black, 1 pair)

  • Test Hooks (red& black, 1 pair)

  • USB Cable X 1
