Danh mục nội dung: Chuyên mục chính/2. Thiết bị đo lường và kiểm tra điện tử/2.4. Máy đếm tần và bộ phát xung - Frequency Counter, Function Generator

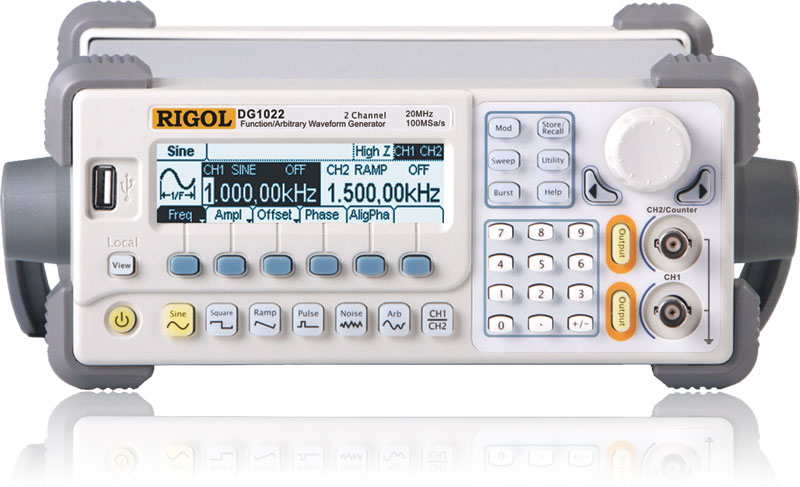

  DG1022: Máy phát xung/ Waveform Generator
  Part#: RIGOL DG1022   [ Sẵn hàng: 1 pcs ]
  Giá (chưa VAT): 9.200.000đ
  Ghi chú: Máy phát xung, để bàn
  Nhãn hiệu: RIGOL (Trung Quốc/ China)
  Cấu hình: 20Mhz, 100MSa/s, 2 kênh
  [ Tài liệu Datasheet ]   [ Báo giá Quotation sheet ]   [ Shopping Shopping now ]   [ Views: 1926 ]   2021-12-14
 ◊ Đặc điểm chính:
RIGOL Function / Arbitrary Waveform generator adopts the latest Direct Digital Frequency Synthesis technology (DDS) to generate accurate and stable regular waveforms (such as sine waves and square waves) as well as Analog and Digital modulation signals. What’s more, the generator also provides arbitrary waveform function which allows engineers to generate any desired waveforms either using the UltraWave arbitrary waveform editing software or using the oscilloscope to capture the actual signal and then downloading it to the generator. The digital sampling technology and the Direct Digital Frequency Synthesis technology enable engineers to generate any desired waveform for circuit verification design.

Máy phát xung/ máy tạo dao động RIGOL chứa đựng công nghệ tổng hợp tần số số trực tiếp (DDS) mới nhất để tạo ra các dạng sóng thông thường chính xác và ổn định (như là các sóng sin và sóng vuông) cũng như là các tín hiệu điều chế Số và Tương tự. Điều gì hơn nữa, bộ phát hàm này cũng cung cấp chức năng tạo dạng sóng tuỳ ý cho phép các kỹ sư tạo ra bất kỳ dạng sóng mong muốn nào cũng như là sử dụng phần mềm sửa dạng sóng tuỳ ý UltraWave hoặc sử dụng máy hiện sóng (Oscilloscope) để chộp lấy tín hiệu thực sự và sau đó tải nó vào bộ tạo dạng này. Công nghệ lấy mẫu số và công nghệ DDS cho phép các kỹ sư tạo ra bất kể dạng sóng mong muốn nào cho thiết kế xác thực mạch.

 ◊ Mô tả chi tiết:
Since 2006, RIGOL has introduced DG1000, DG2000, DG3000 and DG5000 series Function / Arbitrary Waveform generators with 350MHz maximum frequency, 1 GSa/s sample rate, maximum 128M points waveform and LCD display. These features make RIGOL generators excellent circuit debug tools for engineers.

Kể từ năm 2006, Rigol đã giới thiệu các dòng sản phẩm máy tạo dạng sóng hàm/ bất kỳ DG1000, DG2000, DG3000 và DG5000 với tần số tối đa tới 350MHz, tốc độ lấy mẫu 1GS/s, hiển thị LCD và tối đa 128M điểm sóng. Những tính năng này đãc biến các máy tạo dạng sóng Rigol trở thành các công cụ gỡ lỗi mạch xuất sắc cho các kỹ sư.

Series Max.Output Frequency Max,Sample rate Vertical Resolution Max. Arb Memory Depth Channels

DG5000 Series
70MHz,100MHz,250Mhz,350MHz 1GSa/s 14 bits 128Mpts 1 or 2

DG3000 Series
60MHz,100MHz,120MHz 300MSa/s 14 bits 512kpts 1

DG2000(DG2041A)
40MHz 100MSa/s 14 bits 512kpts 1

DG1000(DG1022)
20MHz 100MSa/s 14 bits 4 kpts 2

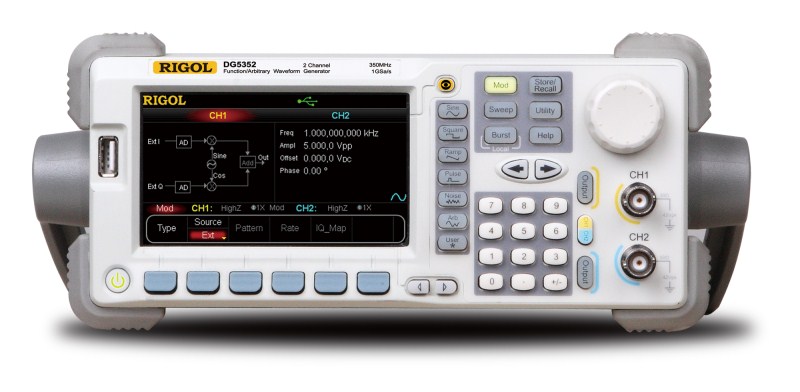

DG5000 Series Function/Arbitrary Waveform Generator

DG5000 is a multifunctional generator that combines many functions in one, including Function Generator, Arbitrary Waveform Generator, IQ Baseband Source/IQ IF Source, Frequency Hopping Source (optional) and Pattern Generator (optional). It provides single and dual-channel models. The dual-channel model, with two channels having complete equivalent functions and precisely adjustable phase deviation between the two channels, is a real dual-channel signal generator.

DG5000 là bộ phát đa năng, nó kết hợp nhiều chức năng trong một, gồm Bộ tạo hàm, Bộ tạo dạng sóng bất kỳ (AWG), nguồn băng gốc IQ/ nguồn trung tần (IF) IQ, nguồn nhảy tần (tuỳ chọn) và bộ tạo mẫu (tuỳ chọn). Nó cung cấp các model đơn kênh và 2 kênh. Model 2 kênh, với hai kênh có các chức năng tương đương hoàn thiện và độ lệch pha có khả năng hiệu chỉnh được độ chính xác giữa hai kênh, là một bộ tạo tién hiệu 2 kênh thực sự.

DG5000, adopting the Direct Digital Synthesizer (DDS) technology, can provide stable, precise, pure and low distortion signal. The user-friendly interface design and panel layout bring users exceptional experience. Besides, the remote control of the generator can be easily done through different standard configuration interfaces, which provides more solutions for users.

DG5000, áp dụng công nghệ DDS, có thể cung cấp tín hiệu nhiễu ồn thấp và thô, chính xác, ổn định. Thiết kế giao diện người dùng thân thiện và bề ngoài mặt điều khiển mang tới cho người dùng sự trải nghiệm đặt biệt. Bên cạnh đó, điều khiển từ xa của bộ tạo này có thể dễ dàng được thực hiện thông qua các giao diện cấu hình chuẩn khác nhau, cái này cung cấp thêm các giải pháp cho người dùng.

Features and Benefits
  • 4.3 inches, 16M true color TFT LCD
  • 350 MHz, 250 MHz ,100MHz or 70 MHz  maximum sine output frequency, 1 GSa/s sample rate, 14 bits resolution
  • Single/dual-channel models. The dual-channel model supports frequency and phase coupling
  • The 16+2 channels digital output module (optional) together with the analog channel can rebuild the more mixed signals in daily practice
  • Support an external power amplifier (optional) that can be configured online
  • Support frequency hopping output(optional) with hopping interval up to 80 ns and arbitrary editing frequency hopping patterns
  • 14 standard waveform functions: Sine, Square, Ramp, Pulse, Noise, Sinc, Exponential Rise, Exponential Fall, ECG, Gauss, Haversine, Lorentz, Dual Tones and DC
  • Rise/Fall Time of the Pulse could be adjusted separately
  • Enable to edit arbitrary waveform up to 512 kpts and output arbitrary waveforms up to 128 Mpts
  • Support AM, FM, PM, ASK, FSK, PSK and PWM modulations
  • Support user-defined IQ vector signal modulation and IQ baseband/IF source output
  • Support Frequency Sweep and Burst output
  • Abundant I/O: waveform output, synchronous signal output, modulation input, 10 MHz clock input/output, trigger input/output
  • Enable to store and recall waveform data and instrument state, and support versatile file types
  • Standard configuration with 1 GBytes flash memory
  • Plenty of standard interfaces: double USB Hosts, USB Device, LAN, and GPIB (IEEE-488.2)
  • Seamlessly interconnected with RIGOL USB-TMC digital oscilloscopes for loading and reappearing waveforms
  • Support USB flash device storage for FAT files
  • Support PictBridge printer
  • Provide security lock hole
  • Support remote control through 10/100M Ethernet web
  • Conform to LXI-C instrument standards (Version 1.2)
  • Provide Chinese and English built-in help and input methods
  • Provide powerful waveform editing PC software


DG3000 Series Function/Arbitrary Waveform Generators

DG3000 series function/arbitrary waveform generators use Direct Digital Synthesis (DDS) technology. They could generate accurate, stable, clean, low distortion signals. DG3000 series are the first mixed-signal generators having digital logic output functions in the market.

Features and Benefits
  • Adopt advanced DDS technology; 14 bits vertical accuracy; 512 kpts waveform length; 300 MSa/s maximum sampling rate; 120 MHz maximum output frequency
  • 3.8 inches STN colorful LCD
  • Optional 16+2 channels logic signal output module DG-POD-A; enable to reappear more Mixed signals by working with the analog channels
  • DG-POD-A supports RS-232, SPI, IIC and PO protocol as well as user-designed protocol based on PO
  • Output 10 standard waveforms, DC and user-designed arbitrary waveforms; store up to 1024 kpts waveforms
  • Abundant modulation functions: AM, FM, PM, PWM, FSK; linear/logarithm sweep and burst
  • Abundant output and input: waveform output; synchronous signal output; External modulation source, external 10MHz reference clock input, external trigger input and internal 10MHz clock output
  • Standard interface: USB Device, USB Host, LAN, RS-232 and GPIB; support U-disc storage and Web remote control
  • Seamlessly interconnect with DS1000 series digital oscilloscope
  • Powerful arbitrary waveform editing software “UltraWave”
  • Support remote control via a command line
  • Clear graphical interface
  • Support Chinese and English menu
  • Button-help makes information getting easier
  • File management (support for U disc and local storage)

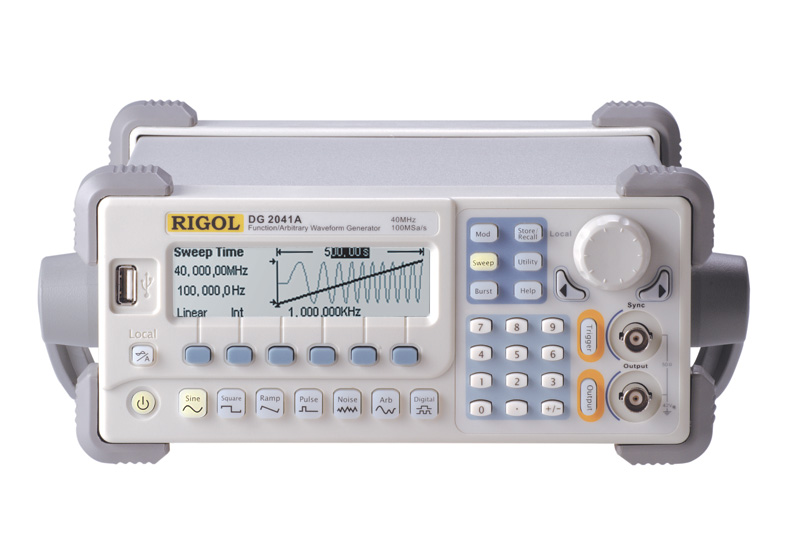

DG2000 Series Function/Arbitrary Waveform Generators

DG2000 series function/arbitrary waveform generators use Direct Digital Synthesis (DDS) technology. They could generate accurate, stable, clean, low distortion signals.

Features and Benefits

      -  Adopt advanced DDS technology; 14 bits vertical accuracy; 100 MSa/s maximum sampling rate; 512kpts waveform length

      -  Output 10 standard waveforms, DC and user-designed arbitrary waveforms

      -  Abundant modulation functions: AM, FM, PM, PWM, FSK, linear/logarithm sweep and burst

      -  Abundant output and input:  waveform output; synchronous signal output; attached modulation source, external clock reference 10 MHz input, external trigger input and internal 10MHz clock output

      -  Standard configuration interfaces: USB Device, USB Host, LAN, RS-232, GPIB, support U-disc storage and Web remote control

      -  Seamlessly interconnect with DS1000 series digital oscilloscope

      -  Powerful arbitrary waveform edit software “UltraWave”

      -  Support remote control via a command line

      -  Clear graphical interface

      -  Support  Chinese and English menu

      -  Button-help makes information getting easier

      -  File management (support for U disc and local storage)



DG1000 Series Function/Arbitrary Waveform Generators

DG1000 series function/arbitrary waveform generators use Direct Digital Synthesis (DDS) technology. They could generate accurate, stable, clean, low distortion signals.

Features and Benefits
  • Adopt advanced DDS technology; dual channel output; 100 MSa/s maximum sampling rate; 14 bits vertical accuracy
  • Output 5 standard waveforms; built-in 48 arbitrary waveforms
  • Abundant modulation functions: AM, FM, PM, FSK, linear/logarithm sweep and burst
  • Abundant output and input: waveform output;synchronous signal output; external modulation source, external 10 MHz reference clock input,external trigger input
  • Unique channel coupling and channel copy
  • Built-in high precision and wide band counter, the measurement range: 100 mHz ~ 200 MHz (single channel)
  • Standard configuration interfaces: USB Device & USB Host, and support U-disc storage
  • Seamlessly interconnect with DS1000 series digital oscilloscope
  • Powerful arbitrary waveform editing software“UltraWave”
  • Support remote control by commands
  • A variety of display modes
  • Clear graphical interface
  • Support  Chinese and English menu and input
  • Button-help makes information getting easier
  • File management (support for USB flash device and local storage)


 Thêm chi tiết:

Video:

DG1022
