IT7322: Nguồn AC khả trình (max 300V, 6A, 750VA; 1 phase)   Part#: ITECH IT7322   Ghi chú: Nguồn AC khả trình   Nhãn hiệu: ITECH (Trung Quốc/ China)   [ Tài liệu ]   [ Quotation ]   [ Shopping ]   [ Views: 5759 ]   2021-01-09  ◊ Đặc điểm chính: ITECH IT7322 single-phase programmable AC power supplies can simulate various normal and abnormal AC inputs and measure important electrical parameters of the DUT. ITECH IT7322 can be widely applied in the electronic and electrical industry, lighting, aviation, military, specification/verification of RD, laboratory testing and factory production online test etc. The ITECH IT7322 provides all powerful features such as power line disturbance (PLD) simulation, Dimmer and comprehensive measurement functions. Precise Linear amplification technology, low noise, high stability High power density design, 300VA for ½ 2U, 1500VA for 3U size, save installation space Adjustable frequency: 45HZ-500HZ Adjustable phase angle: 0-360° Settable output slew rate of voltage and frequency Display Vrms, Irms, Ipeak, frequency, PF, apparent power and active power simultaneously IEC61000-4-11, IEC 61000-4-14, IEC 61000-4-28 voltage dips and frequency variation simulation Power line disturbance simulation capability Programmable voltage and current limit settings Dimmer function Turn on, turn off phase angle control (0-360°) TTL signal which indicates output transient Support front and rear panel output List mode to generate surge, sag and other line disturbance simulations Over-voltage, over-power, over-current, over-temperate features Bộ nguồn AC lập trình một pha ITECH IT7322 có thể mô phỏng các đầu vào AC bình thường và bất thường khác nhau và đo các thông số điện quan trọng của DUT. ITECH IT7322 cung cấp tất cả các tính năng mạnh mẽ như mô phỏng nhiễu dòng điện (PLD), Dimmer và các chức năng đo lường toàn diện. có thể được ứng dụng rộng rãi trong ngành điện tử và điện, chiếu sáng, hàng không, quân sự, đặc điểm kỹ thuật / xác minh RD, thử nghiệm trong phòng thí nghiệm và thử nghiệm trực tuyến sản xuất tại nhà máy, v.v.

Adjustable Phase Angle

User can set the start and stop phase angle within range of 0~360°. This function is widely used for startup and shutdown current impact test or various rectifier performance tests.

Power Line Disturbance Simulation Function

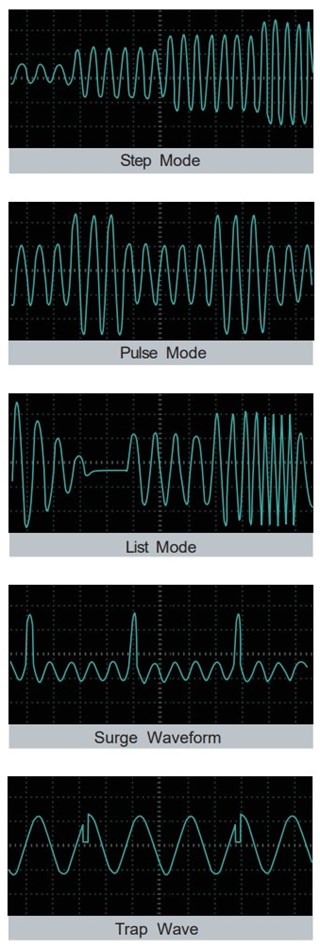

The ITECH IT7322 provides powerful functions to simulate all kinds of power line disturbance conditions. The STEP and PULSE modes offer a method to execute a single step or continuous output changes. The LIST Mode, up to 100 sequences, extends this function for more complex waveform generator needs. In this way, ITECH IT7322 is capable of simulating all sorts of voltage dips, surge or trapped wave. The ITECH IT7322 enables users to perform the pre - compliance tests against IEC 61000-4-11 and compliance test against IEC 61000-4-14/-4-28 immunity test regulations.

Model	IT7322	IT7322H	IT7324	IT7324H	IT7326	IT7326H
Max. Voltage/ Current Channel 1	0 - 300 V 0 - 6 A	0 - 500 V 0 - 3 A	0 - 300 V 0 - 12 A	0 - 500 V 0 - 6 A	0 - 300 V 0 - 24 A	0 - 500 V 0 - 12 A
Max Power	750 VA	750 VA	1500 VA	1500 VA	3000 VA	3000 VA
LAN USB RS232 GPIB

+ Số pha: 1
+ Điện áp: 220 Vac/ 110 Vac +/- 10%
+ Tần số: 47-63 Hz
+ Dòng điện Max: 15A (220 Vac)/30A (110 Vac)

+ Công suất ra max: 750VA
+ Số pha: 1
+ Dải điện áp, dòng điện ra max: 0-150Vrms, dòng điện max 6A, dòng điện Peak 24A
+ Dải điện áp, dòng điện ra max: 0-300Vrms, dòng điện max 3A, dòng điện Peak 12A
+ Tổng hài : ≦ 0.5% at 45~500Hz
+ Điểu chỉnh theo nguồn: 0.1%
+ Điều chỉnh theo tải: ≦0.5%

+ Điện áp:
   . Dải đo: 0-300V, 150/300 V Auto
   . Độ phân giải: 0.1V
   . Độ chính xác: +/- (0.2% +0.6V)
+ Tần số:
   . Dải đo: 45-500 Hz
   . Độ phân giải: 0.1 HZ ở 45-99.9 Hz; 1 HZ ở 100-500 Hz
   . Độ chính xác:  0.1 Hz
+ Đặt góc pha:
   . Dải đo: 0-360 độ
   . Độ phân giải: 0.1 độ
   . Độ chính xác:  +/- 1 độ ( 45-65 Hz)

+ Đo lường điện áp AC
   . Dải đo: 0-300 Vrms
   . Cấp chính xác: +/- (0.2% +0.6V)
   . Độ phân dải: 0.1Vmrs
+ Chế độ đo lường dòng điện
   . Dải đo: L: 120.0mA/ M: 1.200A/ H: 6A
   . Độ phân giải: L: 0.1mA/ M: 1mA/ H: 10mA
   . Độ chính xác: L: +/- (0.2% +0.6mA); M: +/- (0.2% +6mA); H: +/- (0.2% +60mA)
+ Chế độ đo công suất
   . Độ phân giải: L: 0.01W, M: 0.1W, H: 1W
   . Cấp chính xác (47-65 Hz): L: +/- (0.2% +0.2W); M: +/- (0.2% +2W); H: +/- (0.2% +6W)
+ Chế độ đo dòng đỉnh
   . Dải đo: 0-24 A
   . Cấp chính xác :+/- (1% +360mA)
   . Độ phân dải: 0.01A
