  SPR-45VA: Stencil Printer (máy in stencil)
  Part#: DDM NOVASTAR SPR-45VA
  Ghi chú: Máy in kem hàn SPR-45VA
  Nhãn hiệu: DDM NOVASTAR (Mỹ/USA)
  [ Tài liệu Datasheet ]   [ Báo giá Quotation sheet ]   [ Shopping Shopping now ]   [ Views: 4135 ]   2022-06-15
 Đặc điểm chính:
Obtain high-quality stencil printing of printed circuit boards with the SPR-45VA with SMTrueTM Vision Assist.  The high magnification of the SMTrueTM Vision Assist  enables alignment of components down to 12 mil ultra fine pitch for accurate stencil to board alignment the first time, every time
  • SMTrueTM Vision Assist with single or dual cameras and 10X magnification enabling axial alignment of stencil to board down to 12 mil ultra fine pitch
  • Pneumatic adjustable power sweep squeegee for automatic printing with single or dual stroke
  • Power frame lift for higher volume production
  • Fine X, Y, and Theta adjustments for exact, repeatable stencil to board print alignment
  • Spring loaded Double Nesting Kit option for quick board changes and printing of single and double sided PCB boards
  • PCB vacuum hold down (optional)
  • Ability to print flex circuits with vacuum option
  • Adjustable frame holder compatible with any tubular or cast framed stencils up to 23" x 23" (584mm x 584mm) outside diameter
  • Adjustable, reproducible angle-of-attack squeegee adjustment
  • Dual squeegee holder with independent print force adjustment for clean, convenient application of solder paste
  • Supplied with urethane and metal squeegees.
Có được bản in stencil chất lượng cao của bảng mạch in với SPR-45VA với SMTrueTM Vision Assist. Độ phóng đại cao của SMTrueTM Vision Assist cho phép căn chỉnh các thành phần xuống độ sâu cực nhỏ 12 triệu để tạo khuôn chính xác để căn chỉnh bảng lần đầu tiên, mọi lúc

 Mô tả chi tiết:
  • Hỗ trợ Tầm nhìn SMTrueTM với camera đơn hoặc kép và độ phóng đại 10X cho phép căn chỉnh theo trục của giấy nến để lên đến độ cao siêu nhỏ 12 triệu
  • Chổi quét công suất có thể điều chỉnh bằng khí nén để in tự động với hành trình đơn hoặc kép
  • Lực nâng khung để sản xuất khối lượng lớn hơn
  • Các điều chỉnh X, Y và Theta tốt để có được khuôn in chính xác, có thể lặp lại để căn chỉnh bản in
  • Tùy chọn Bộ làm tổ đôi được nạp vào lò xo để thay đổi bảng nhanh chóng và in bảng PCB một mặt và hai mặt
  • Giữ chân không PCB (tùy chọn)
  • Khả năng in mạch flex với tùy chọn chân không
  • Giá đỡ khung có thể điều chỉnh tương thích với bất kỳ giấy nến nào có khung hình ống hoặc đúc có đường kính ngoài lên đến 23 "x 23" (584mm x 584mm)
  • Điều chỉnh góc tấn công có thể tái tạo, có thể điều chỉnh
  • Giá đỡ chổi cao su kép với khả năng điều chỉnh lực in độc lập để dán keo hàn sạch sẽ, thuận tiện
  • Cung cấp bằng uretan và chổi kim loại.
Automated Stencil Printer with SMTrue Vision Assist, DDM Novastar Model SPR-45VA
Maximum print area16" x 18" (406mm x 457mm)
Adjusts to various size framesFrame holder accepts any size stencil frame up to 23" x 23" (584mm x 584mm)
Adjustable dual squeegee pressure/speedPneumatic/pneumatic
Vacuum hold-down optionYes
Linear squeegee guideAutomatic
Adjustable angle of attackYes


Video:




CÁC SẢN PHẨM KHÁC CÙNG NHÀ SẢN XUẤT / OTHER PRODUCTS FROM DDM NOVASTAR
Novascope: Semi-Automatic PCB Inspection System
GF-125: Five Zone Benchtop Reflow Oven
1800HT: Conveyor Reflow Oven
GF-120HT: Reflow Oven
GF-12HT: Benchtop Reflow Oven
GF-B-HT: Batch Reflow Oven
GF-C2-HT Reflow Ovens
GF-DL-HT: Hot Plates (Bộ mâm gia nhiệt)
NovaPlace Automated Pick & Place
LS40V Pick and Place Machine with Vision
LE-40V Pick and Place Equipment with Vision
LE40 Pick and Place Machine
LS40 Pick and Place Machine
MPP-21 Pick and Place System
SPR-45VA: Stencil Printer (máy in stencil)
SPR-45: Semi-Automatic Stencil Printer (Máy in stencil bán tự động)
SPR-20: Solder Stencil Printer (máy in kem hàn)
LS60V: Pick and Place Machine with Vision - Máy dán chip có tích hợp công nghệ hình ảnh

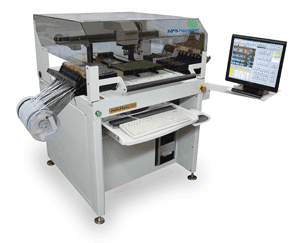

LS60: Pick and Place Machine - máy dán chip
